自制土壤湿度传感器

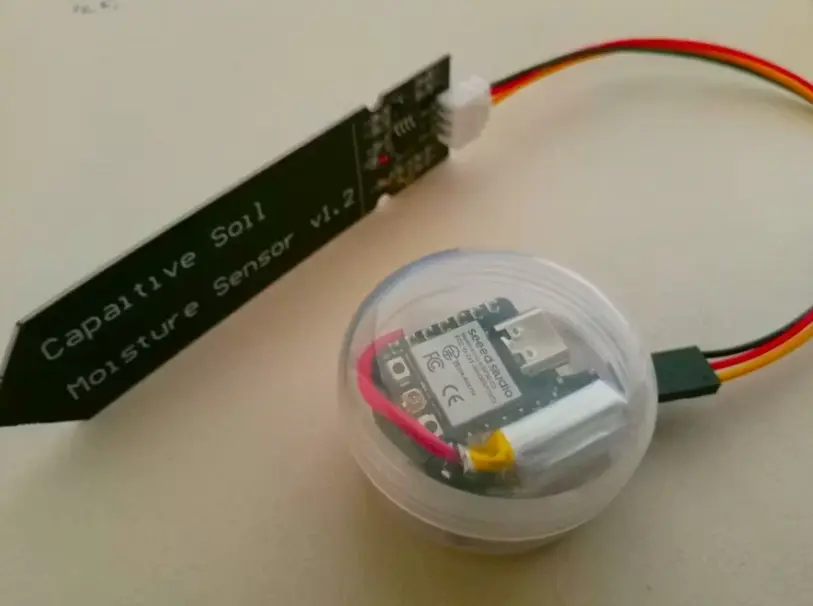

🌱 我用 XIAO ESP32-C3 芯片打造了一款智能土壤监测器——采用 250mAh 电池供电，并使用回收包装材料。体积小巧，影响深远。

发布于 · 2026-4-21

预览

项目所需物料

硬件组件

Seeed Studio XIAO ESP32C3×1

Seeed Studio Grove – 电容式土壤湿度传感器×1

软件应用与在线服务

Arduino IDE

https://code.visualstudio.com/

项目详情

🌱 值此地球日之际，我建造了一些虽小但很有意义的东西。

为了响应 #EarthDaywithSeeed 社区活动，我使用 Seeed Studio XIAO ESP32-C3 和电容式湿度传感器创建了一个电池供电的智能土壤湿度监测器——全部由一块 250mAh 的小型锂聚合物电池供电。

以下是具体步骤：

MCU 每隔 10 分钟唤醒一次，收集数据并将其发送到网络服务器，然后再次进入深度睡眠模式。

在不开启睡眠模式的情况下，该项目大约可以运行2.5小时。启用深度睡眠模式后，设备可以以10分钟的间隔运行5-7天。

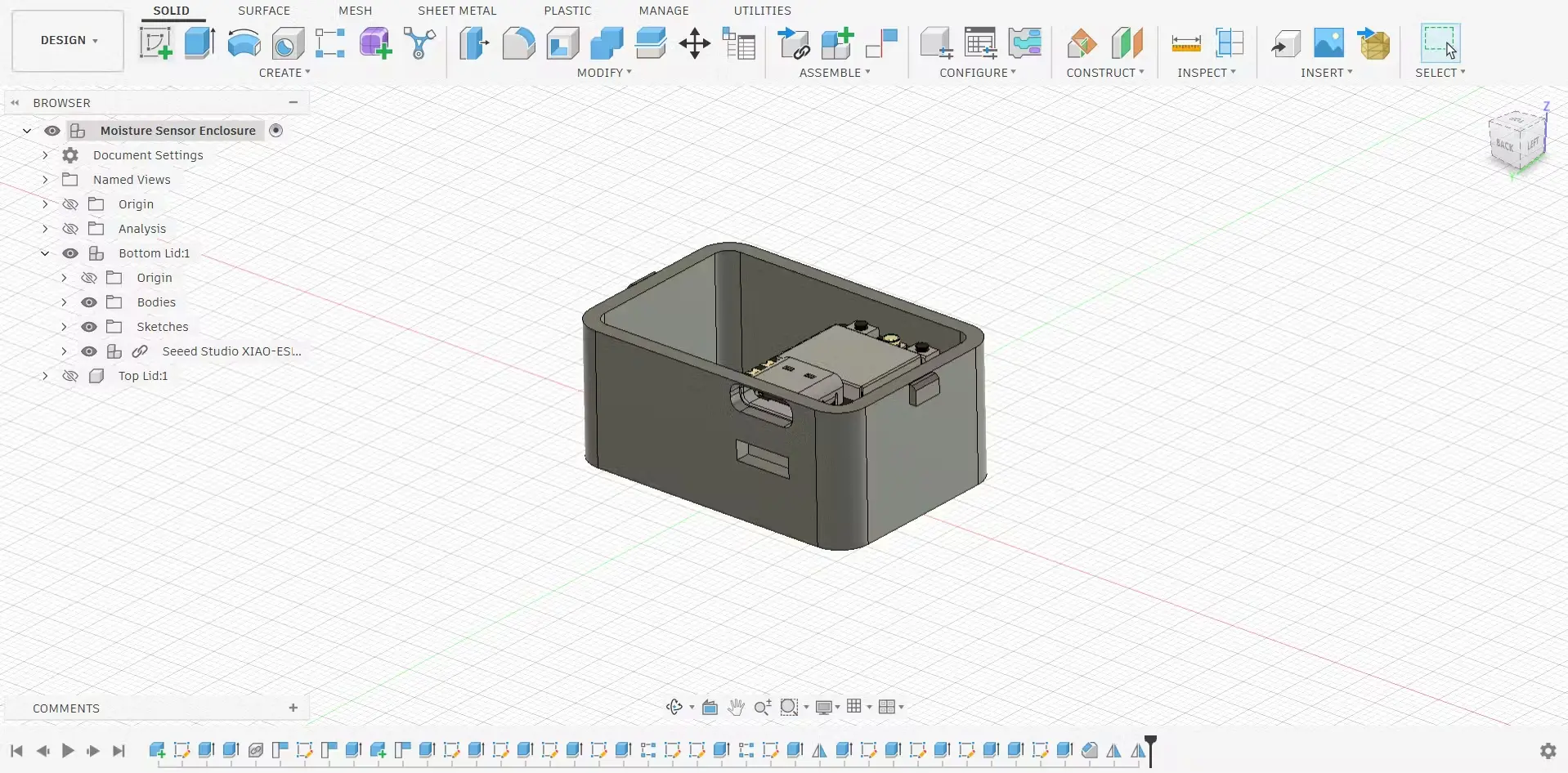

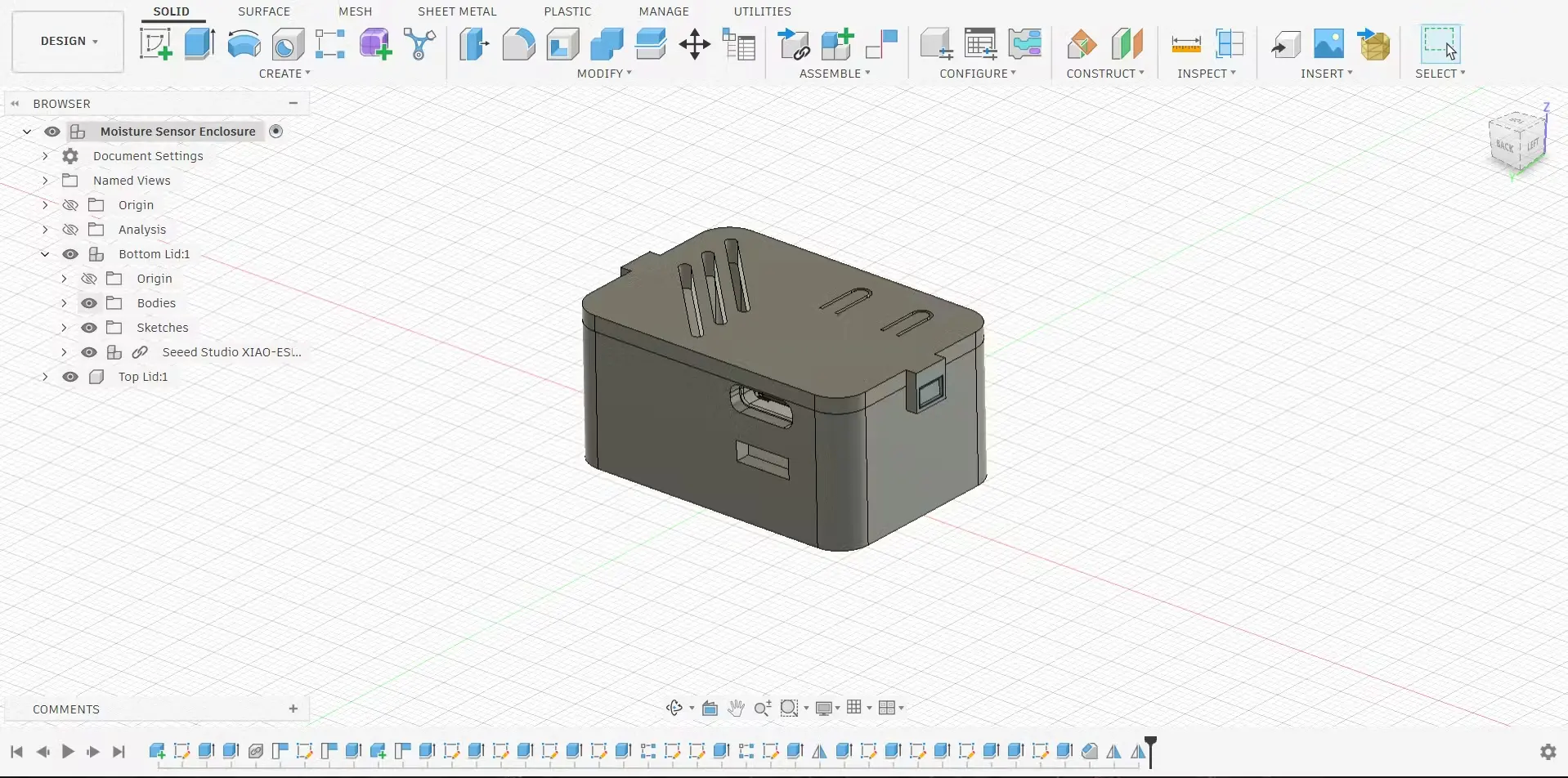

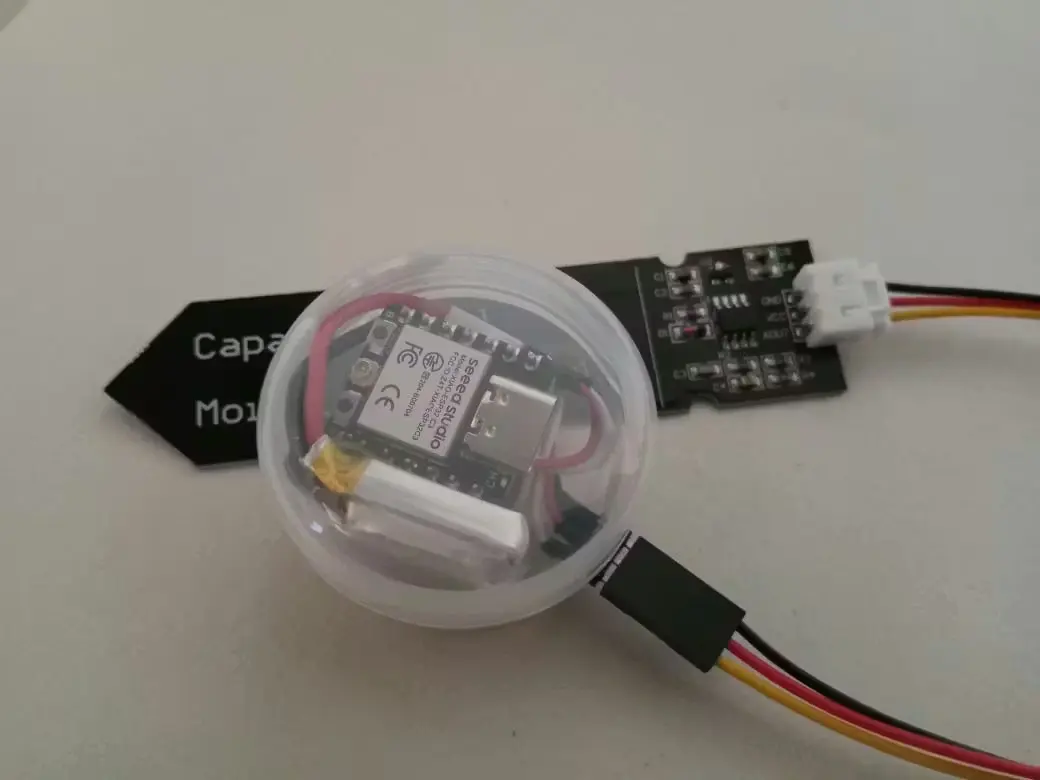

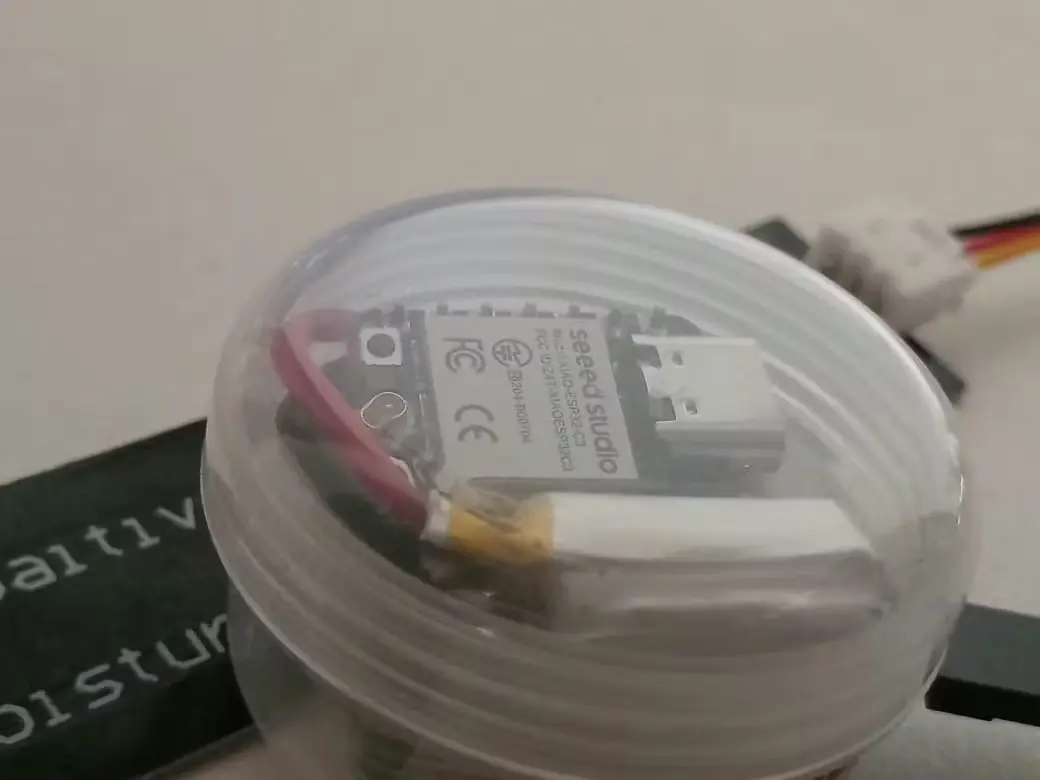

对于外壳，我设计了一个定制的外壳来容纳MCU和电池——但后来决定发挥一下创意，使用了XIAO板附带的外壳。

我使用了电容式土壤湿度传感器，因为它比电阻式传感器更可靠、更耐腐蚀（我以前用电阻式传感器有过不好的经历）。它能提供准确的湿度读数，而且不会随着时间推移而性能下降。

Web 服务器和仪表盘用户界面，我使用了 Next.js。

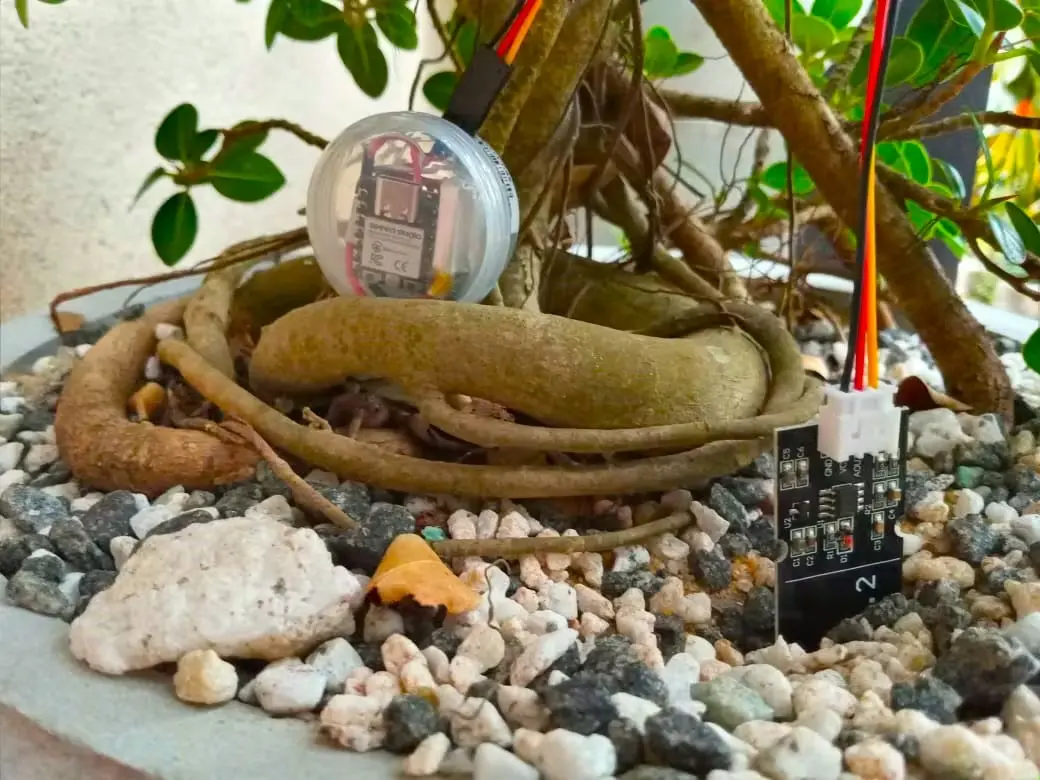

植物无法告诉你它们何时口渴。但现在，它们也不需要这么做了。

地球日快乐🌍

https://oscimg.oschina.net//AiCreationDetail/up-446d33737bea9d09e0c9c8db83e0305a.png

https://oscimg.oschina.net//AiCreationDetail/up-7c0efd8232f5b85330843b13fd7eedc9.png

https://oscimg.oschina.net//AiCreationDetail/up-17bac6ce36f605113a0e615d868c1d20.png

https://oscimg.oschina.net//AiCreationDetail/up-4b4ff5f9a3fca5a2d403da11aa0e43ab.png

https://oscimg.oschina.net//AiCreationDetail/up-827de51f6457456a850d4933cb510582.png

https://oscimg.oschina.net//AiCreationDetail/up-7aa2edcfd1f520b81fd61553358d7ab5.png

https://oscimg.oschina.net//AiCreationDetail/up-b5336f5aca7a7434a238df8b70b92306.png

项目中附件

定制部件和外壳

代码

https://github.com/Gavinduachintha/Soil-Moisture-Sensor

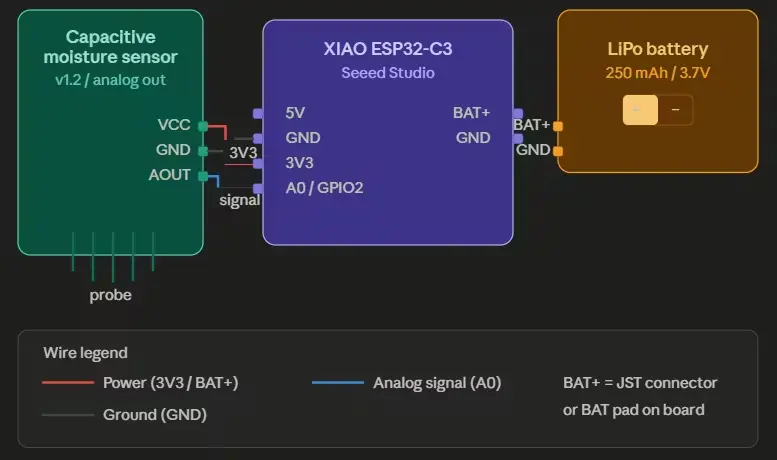

原理图和电路图

原理图

预览
