PiPaper Frame – 电子墨水墙面仪表盘 | 照片框

问题：数字疲劳

在现代生活中，查看天气或日程安排通常需要解锁智能手机或打开明亮的电脑屏幕。这往往会导致“通知蔓延”——你查看时间，看到一封无关邮件，不知不觉就花了20分钟漫无目的地浏览各种信息。我们的家中充斥着闪闪发光的液晶显示器，它们争夺着我们的注意力，并用蓝光扰乱我们的昼夜节律。

解决方案：“冷静”的信息

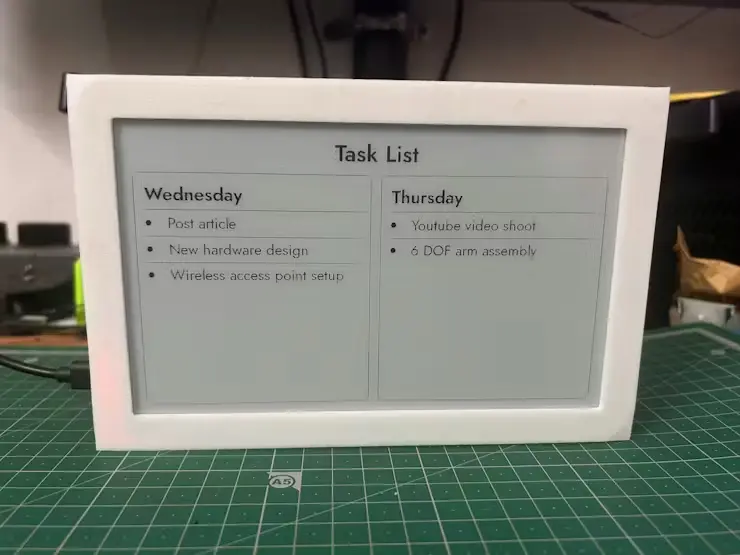

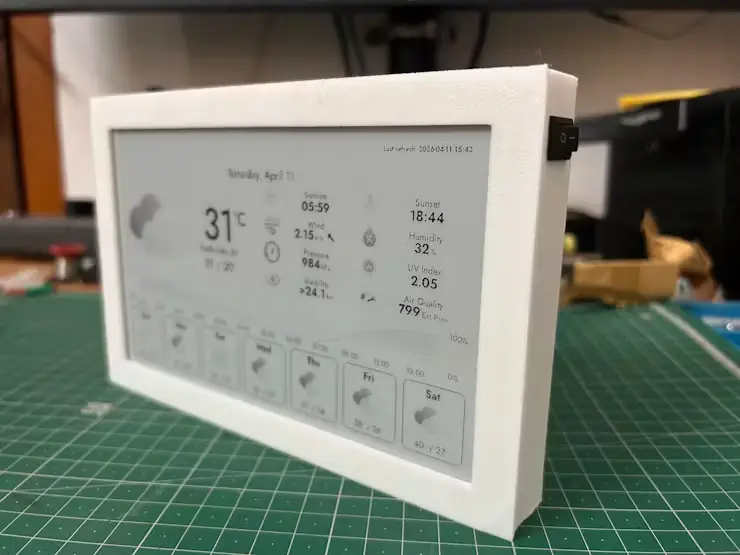

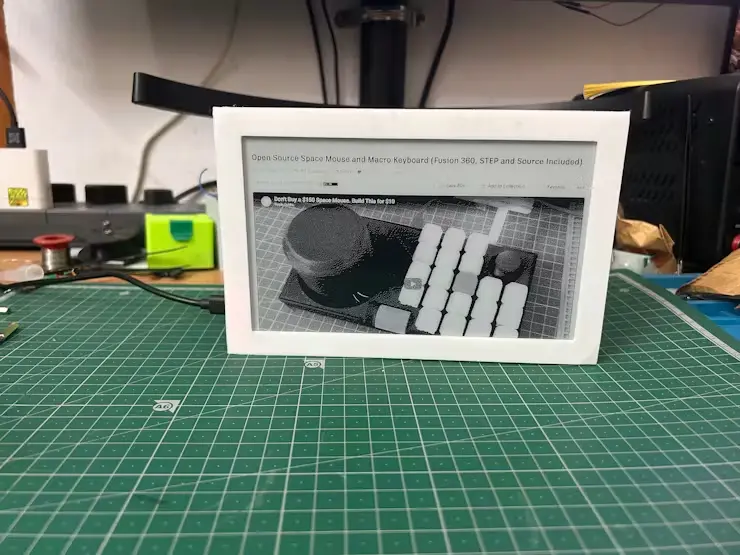

PiPaper Frame是一款电子墨水屏壁挂设备，旨在将信息像家具一样呈现。它采用7.5 英寸 Waveshare 电子墨水屏和Raspberry Pi Zero 2 ，提供高对比度、类纸质的显示效果，且不发光。它可以静静地安装在墙上或桌面上，定期自动更新显示最重要的信息——天气、日历事件或系统遥测数据——而不会打扰您的视线。

为什么这能为你的生活增添价值：

• 一目了然：无需触碰任何设备，即可在 0.5 秒内获取所需信息（例如“是否下雨？”）。

• 零光污染：由于电子墨水屏利用环境光（就像真正的纸张一样），因此非常适合卧室或办公室等需要避免夜间屏幕眩光的地方。

• 可持续且高效：通过使用超低功耗的 Pi Zero 2 和无需任何功耗即可维持图像的显示屏，您可以打造一款既“绿色”又智能的设备。

• 美学融合：与安装在墙上的平板电脑不同，PiPaper Frame 看起来就像一件现代艺术品。它能融入您的家居装饰，而不是像一件“科技杂物”。

• 无蓝光：由于显示屏采用反射环境光，因此不会干扰褪黑激素的分泌。它是唯一一款即使在晚上 10 点放在床头柜上或昏暗的办公室里也安全的“屏幕”。

专业提示：“播放列表”功能

使用此功能的最佳方法之一是通过 InkyPi 的播放列表。

• 08:00 – 10:00：日常任务和天气（“计划”阶段）。

• 10:00 – 18:00：项目遥测和 GitHub 统计信息（“流程”阶段）。

• 18:00 – 22:00：家庭照片和环境艺术（“放松”阶段）。

步骤 1：3D 打印外壳

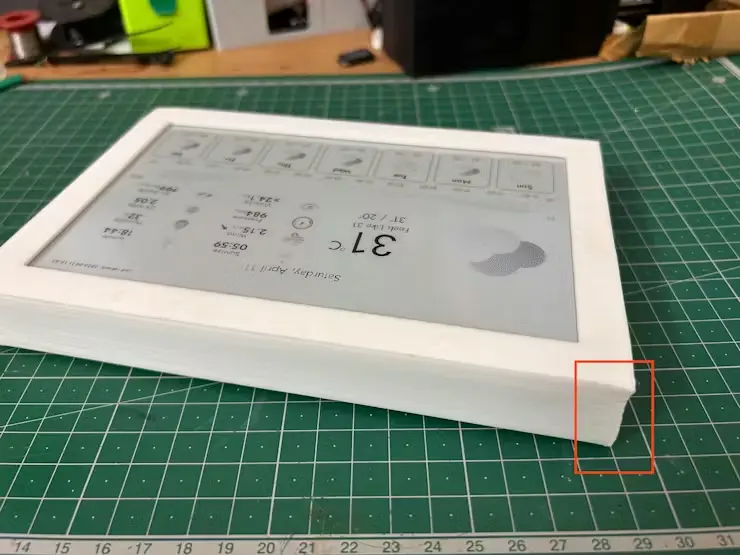

为了赋予PiPaper Frame标志性的“环境”外观，我专门为 7.5 英寸 Waveshare 显示屏和 Pi Zero 2 设计了一个定制的超薄外壳。与随着时间推移可能会变形或松动的标准摩擦配合外壳不同，这种设计使用机械紧固件，以实现安全、专业的成品效果。

• 文件下载：我已附上此案例的Fusion 360 (.f3d)和.STL文件。您可以下载附件文件。

• 设计理念：外壳采用两件式设计，并设有嵌入式孔洞，实现齐平安装。其设计力求尽可能纤薄，紧贴墙面，同时保护脆弱的电子墨水屏排线。

• 打印规格：*材料：我强烈推荐哑光黑或白色PLA材料。它可以消除反光，完美契合电子纸的“纸上墨迹”质感。

• 打印机：针对Ender 3 S1 Pro （或类似的 220x220mm 打印床）进行了优化。

• 设置：0.2mm 层高，兼顾速度和细节，3 个壁环，确保螺丝孔结构牢固。

https://github.com/jeevan8232/PiPaperFrame.git

步骤 2：Justway 专业制造

虽然 3D 打印非常适合设计迭代，但有些项目需要更工业化的成品。如果您想扩大项目规模，打造定制的高品质 CNC 加工框架，Justway是您的理想合作伙伴。

他们提供全方位的制造服务：

• 3D 打印和 CNC 服务：如果您没有打印机，或者想要使用树脂（SLA）等材料以获得更光滑的表面，或者使用铝材以获得更高级的质感，Justway 的工业级机器可提供令人难以置信的效果。

• 钣金和注塑成型：适合那些希望将 DIY 项目变成零售产品的消费者。

无论您是为初创公司制作原型，还是为您的频道制作高质量道具，使用像 JustWay 这样的专业服务都能让您专注于编码和电子元件，而无需费心排除故障的 3D 打印机。访问Justway.com 了解他们的服务。

步骤三：最终组装与安装

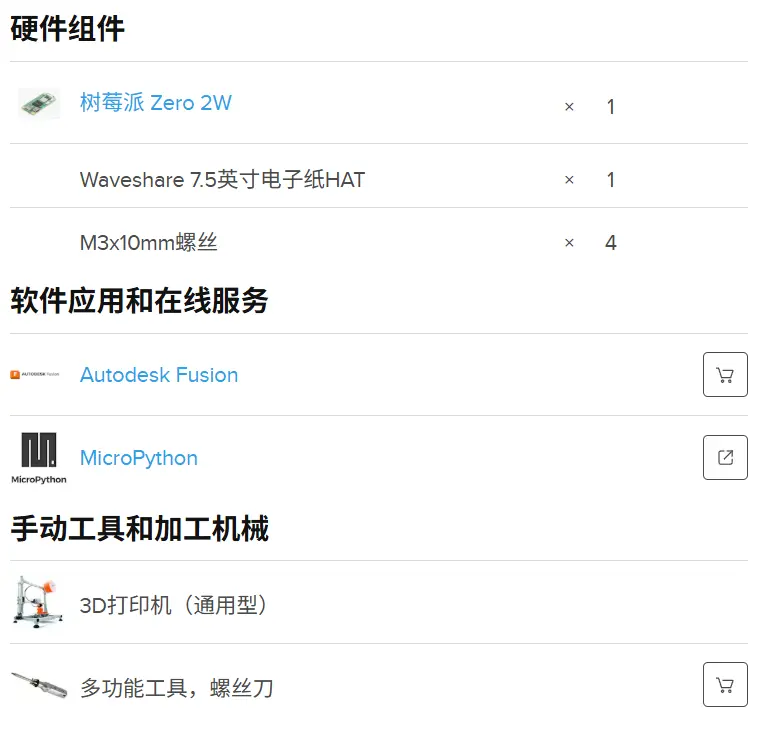

所需硬件：

• 4颗M3x10mm螺丝

• 小型十字螺丝刀

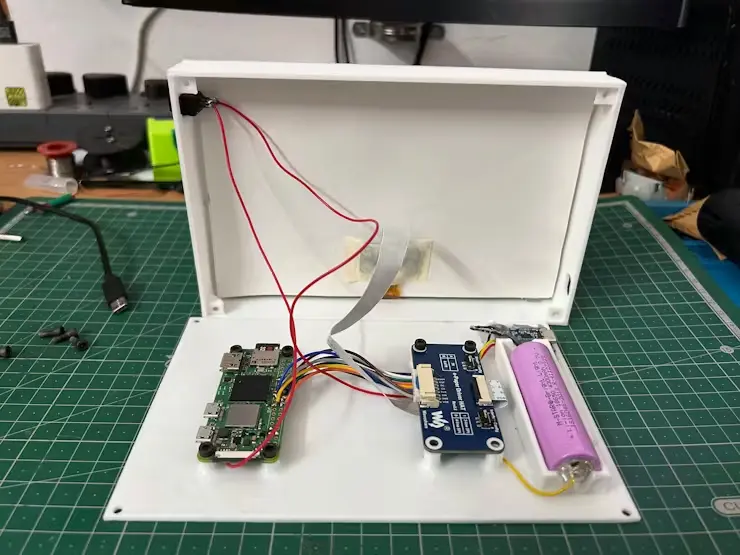

组装步骤：

• 安装显示屏：小心地将 7.5 英寸电子墨水屏放入前面板。确保排线朝向 Pi Zero 2 的插槽。

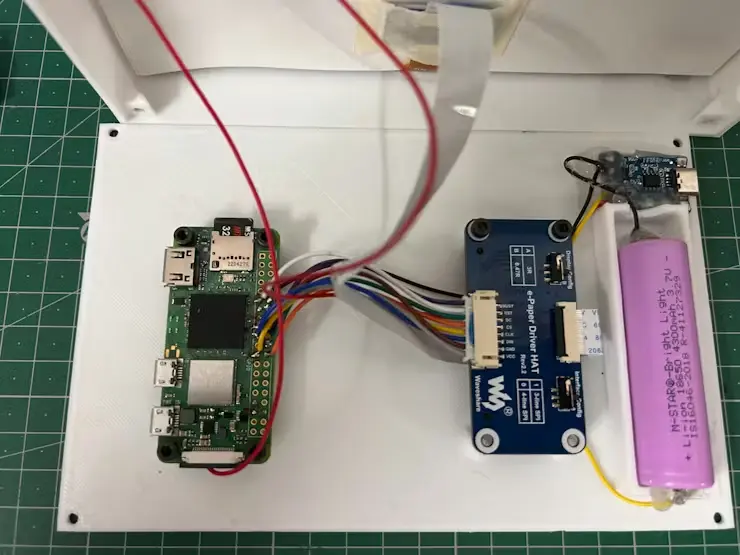

• 安装树莓派：将树莓派 Zero 2 固定到内部支架上。将显示屏电缆连接到树莓派的 SPI 接口（通过 HAT 或定制的 JST 电缆）。

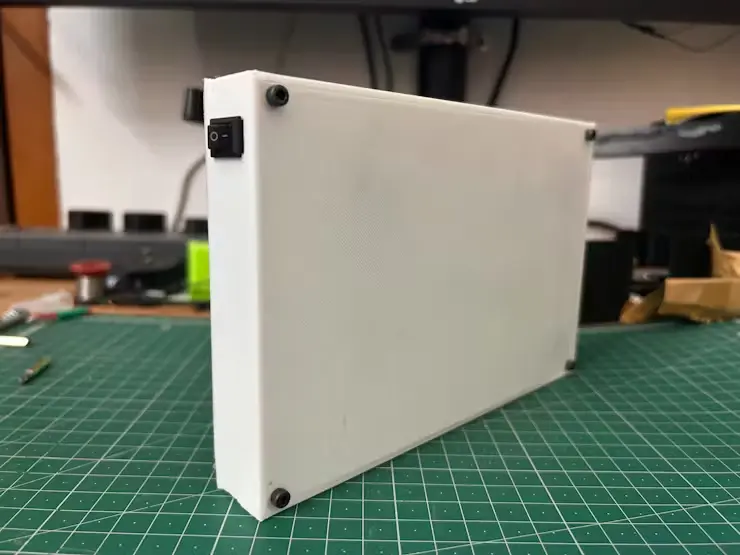

• 固定外壳：将后盖与前边框对齐。

• 紧固件：将四个 M3x10mm 螺丝插入四个角中。拧紧螺丝，但注意不要过度拧紧，以免损坏 3D 打印塑料。

• 壁挂式安装：使用设计中的集成安装点或高强度 Command 胶条将框架固定到墙上。

第四步：硬件握手

Waveshare 7.5” HAT 可以直接安装到 Pi Zero 2 的 40 针 GPIO 上。

• 专业提示：如果您使用的是超薄机架，请使用随附的 8 针 JST 连接器电缆而不是 HAT 接头，以保持高度小于 15 毫米。

如果您想测试显示效果，请使用以下链接（可选：InkyPi 负责显示配置）。

https://www.waveshare.com/wiki/7.5inch_e-Paper_HAT

步骤五：刷写并配置操作系统

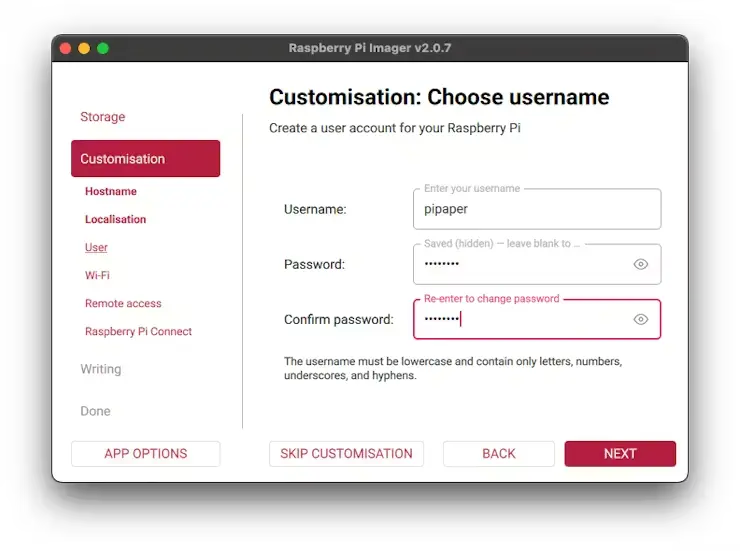

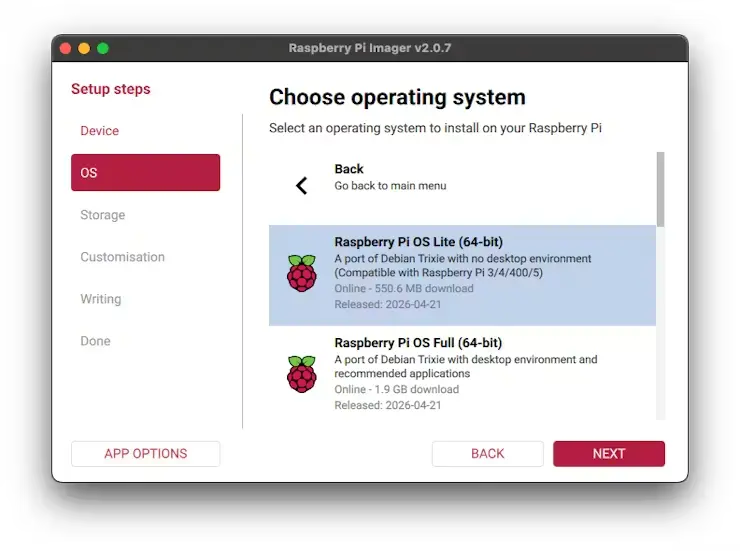

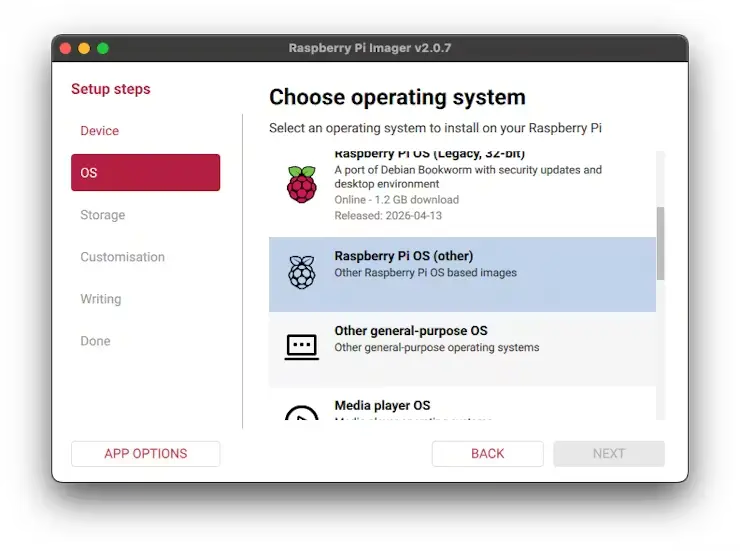

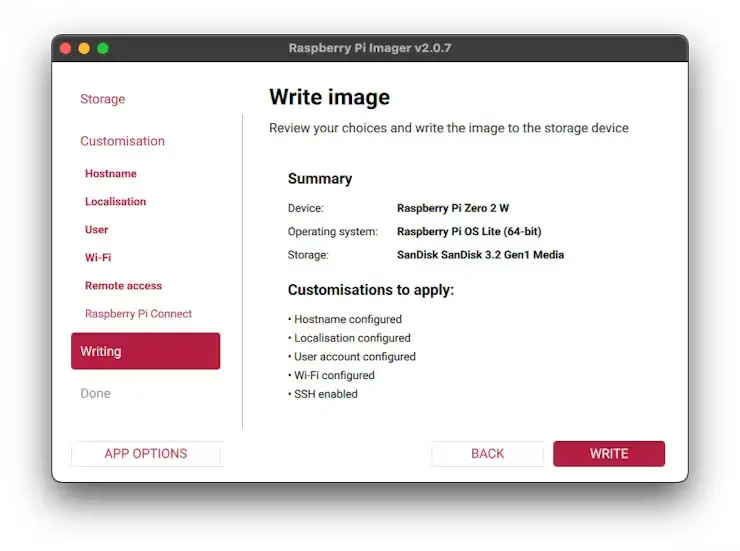

使用Raspberry Pi Imager刷写Raspberry Pi OS Lite (64 位) 。

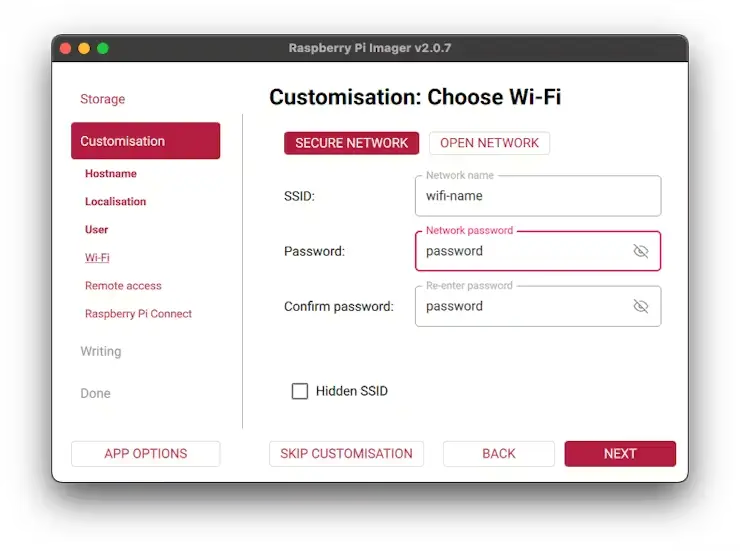

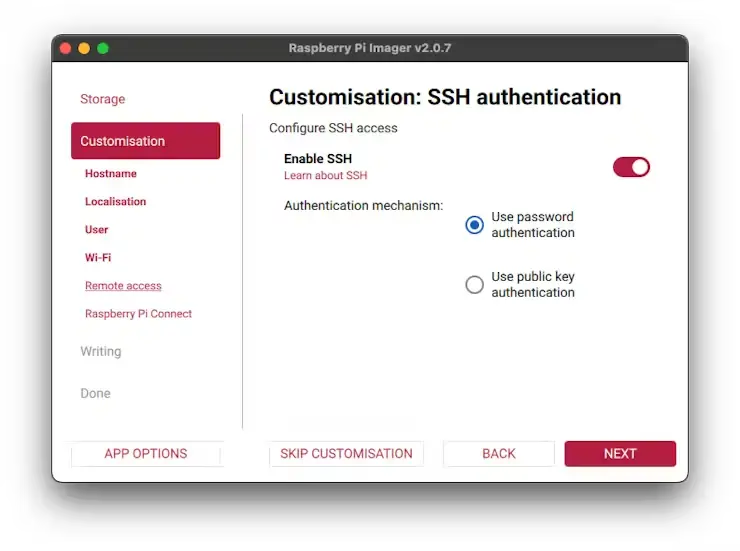

• 在刷机前设置中启用SSH并配置您的Wi-Fi凭据。

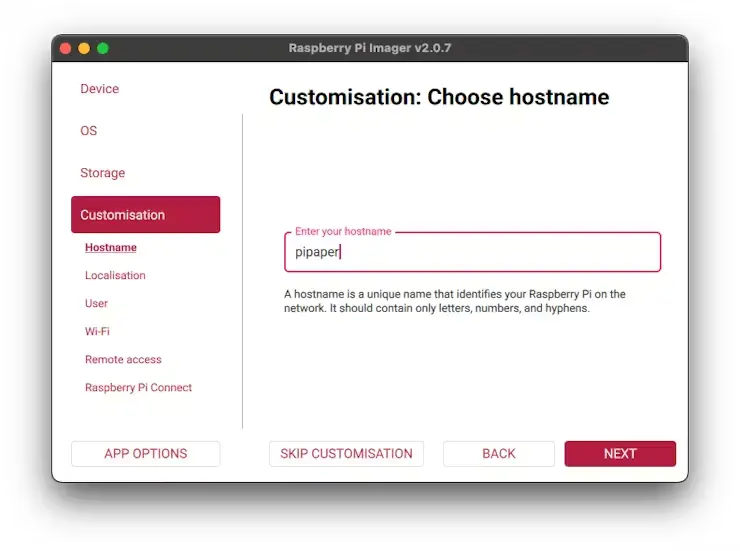

• 将主机名设置为pipaper.local以便轻松进行网络访问。

• 启动后，确保启用 SPI 接口：sudo raspi-config -> 接口选项 -> SPI -> 是。

步骤 6：安装 InkyPi 引擎

我们使用InkyPi框架是因为它具有强大的基于 Web 的配置和插件架构。

# Clone the repository

git clone https://github.com/fatihak/InkyPi.git
cd InkyPi

# Run the installer for Waveshare

sudo bash install/install.sh -W epd7in5_V2

注意：安装时请务必指定正确的 Waveshare 版本（V2/V3），以避免出现残影问题。-W epd7in5_V2对应 7.5 英寸 Waveshare 显示屏，请点击此链接查找您的 Waveshare 显示屏型号。

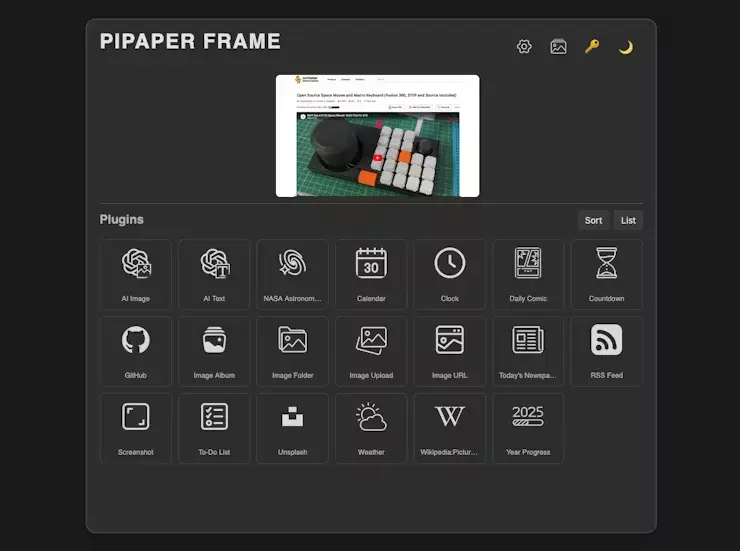

步骤 7：通过 Web 用户界面配置插件

InkyPi 会启动一个本地 Web 服务器（通常在 5000 端口上）。

• 在您的电脑上访问http://pipaper.local:5000 。

• 天气：请输入您的 OpenWeatherMap API 密钥和坐标。

• 日历：连接您的 iCal 或 Google 日历链接。

• 布局：排列控件。由于 Zero 2 速度很快，您可以设置 30 分钟的刷新频率，而无需担心 CPU 瓶颈。

步骤 8：高级 – HTML/CSS 叠加层

要真正打造属于你自己的仪表盘，请充分利用 InkyPi 的 HTML 模板渲染功能。这样，你就可以使用Flexbox 布局，创建出完美居中、专业美观的仪表盘，而这是标准的 Python 脚本难以实现的。
